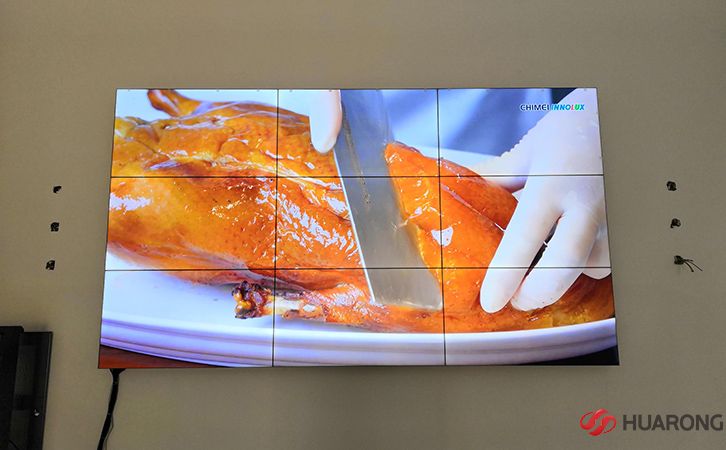

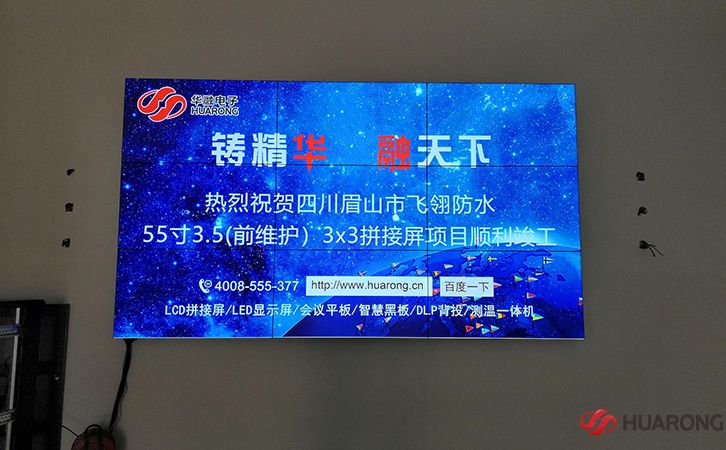

四川省眉山市飞翎防水55寸3.5mm拼接屏

项目地址位于大文豪苏东坡的故乡--眉山，眉山机械产业园?？突Р芬苑浪牧仙?。
根据客户的实际需求配置不同的产品。
设备清单：
55寸液晶拼接屏
液压支架
处理器
编码器
线材
软件



拼接屏参数

型号	HR55EB
面板类型	55"DID led Panel(对角线:1388mm)
物理分辨率	1920 (H)×1080 ( v)
屏幕比例	16:09
物理拼缝	0.88mm(水平），0.88mm（垂直）
响应时间	8ms
亮度	550cd/m2  700cd/m2
对比度	4000:01:00
可视角度	178°(H)/178° ( V)
显示色彩	16.7M
视频输入	cVBS ( BNC ) x2 ,S-VIDEO(Y/C)x1
电脑信号输入	vGAx1
数字输入	DVIx1，HDMl x1，1080P(1920 ×1080)向下兼容
高清输入	YPbPr ×1,108OP(1920 x1080)向下兼容
视频输出	cVBS(BNC)×2
大屏拼接?？?/strong>	内置，D-Sub15in x1,D-Sub15Out x1
智能散热系统	智能温控风扇、风扇自检功能、节约能耗、减小噪音、降低温度、提高可靠性
系统控制方式	中英文语言切换、对比度、亮度、清晰度、色彩饱和度、色调、信号切换、信源浏览、色温调节、重显率切换、运行状态显示
操作方式	线控、远程控制
总线控制	12C
视频制式	PAL、NTSC
宽电压设计	100~240V AC
功耗	200w  205W  220W  225W
边框尺寸	上:0.44mm;下:0.44mm; 左:0.44mm;右0.44mm  上: 1.15mm;下:0.55mm; 左:1.15mm;右0.55mm
外型尺寸	1210.51mm×681.22mm(宽×高)   1211.5mmx682.3mm(宽×高)
显示区域尺寸	1209.6mmx680.4mm(宽×高)   1209.6mmx680.4mm(宽×高)
安装孔位	6o0mmx400mm（宽X高)
安装方式	挂架（选配）、支架（选配）、机柜（支持)
重量(含包装)	约12.9kg
存储温度	约15kg
工作温度	-20℃~60℃
工作湿度	0℃~50℃
外壳材质	10%~90%
品质标准	金属外壳、防静电、防磁场、防强电场干扰中国电器产品强制认证（3C )

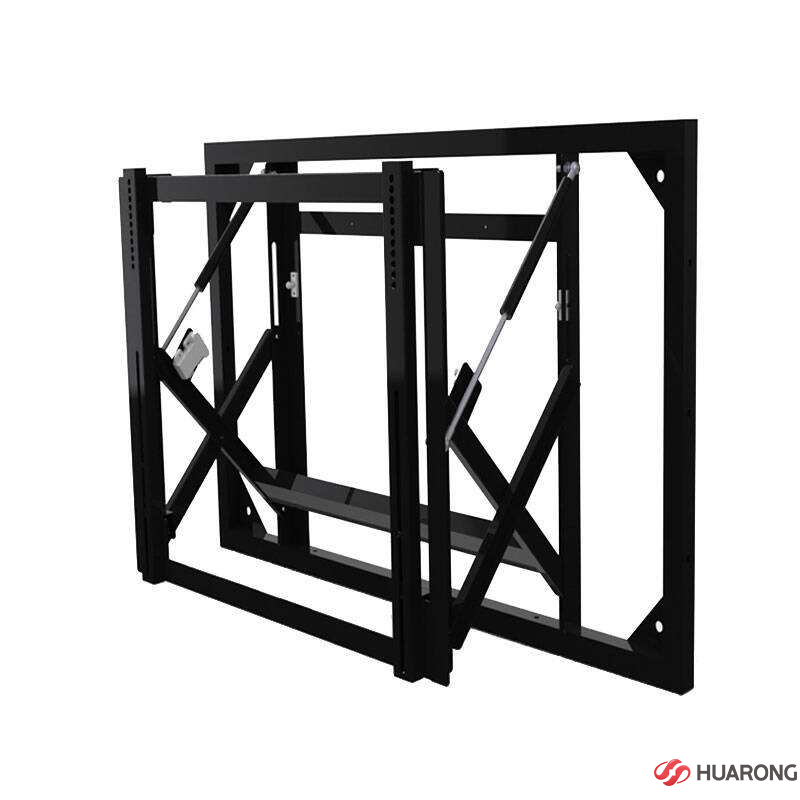

前维护液压支架是根据客户的需求

液压前维护支架安装步骤：
1，根据需要在需要安装的墙上确定好位置，并用记号笔或者利于观看位置的颜色笔标记，然后用电钻在墙上标记的位置开孔，开孔的深度需要大于膨胀螺丝的长度，避免把膨胀螺丝漏在外面导致安装不稳，再把膨胀管打入孔内进行安装。安装多块的液晶拼接单元时需要按照从左往右、从上往下的顺序依次安装。
2，用螺钉将前维护支架依次安装在墙体上，注意，在螺钉拧紧前要使用高精准的水平仪测量仪测量前维护支架的整体调整好前维护的整体水平度，避免把前维护支架安装歪了。
3，依次重复上述步骤、从左往右、从上往下的顺序依次安装，注意，在安装多个前维护支架时、支架之间要保证水平和垂直度一致，如不在同一水平需及时调整。
4，把液压前维护支架安装完成后，需要进行布线处理、将液晶拼接单元所需要用到的线材（如电源线、控制线、信号线），如果是裸机需要把拼接盒一起预先布置放在前维护液压支架内、放好之后通过理线槽将线缆整理放好，保证其统一性，更是为了方便后续在安装液晶拼接单元的时候使用。
为什么要使用前维护液压支架？
1.整体都是从正面安装、布线、调试方便快捷，日常维护简单，安装拼接显示单元组成大屏幕拼接墙简单。
2.拼接显示单元是靠墙壁挂式安装，节省拼接墙与墙体的空间，灵活使用，拼接起来方便，数量可任意增加。
3.无论是什么尺寸的拼接显示单元都可以按照规格量身定制，安装快速便捷，节省安装所需要的时间。
4.前维护液压支架质地轻薄，体积小，不变形，易运输，费用低；配套齐全，考虑周到，无须另购其它配件，节约成本。
5.前维护液压结构的特性，使得每个拼接显示单元都可单独弹出和推入，方便后续的日常维护，且不影响其它显示屏正常使用。
6.前维护液压支架有上下，左右，前后共六个方位微调装置，可以使得安装之后的拼接屏体的拼逢平整无缝隙，美观大方，稳固安全。
